Как разместить план здания на местности.

Здание на строительной площадке располагают согласно проектным чертежам от существующей местной геодезической сети и строительной сетки, либо, если это частный дом или коттедж, то с учетом красной линии застройки (объект строительства не должен выходить за ее пределы, а также иметь допустимый отступ).
Строительная сетка - это сетка квадратов, стороны которых параллельны основным осям проектируемого здания. Это прямоугольная система координат. Координаты точек определяются перпендикулярно от линий строительной сетки.

Электронный тахеометрРазбивочные геодезические работы при перенесении сооружения на местность осуществляют с помощью измерительных приборов, в том числе с помощью геодезических электронных тахеометров, они позволяют обеспечить точное расположение основных точек будущего дома.

Как проводится детальный вынос осей здания в натуру.

Разбивку под фундамент дома ведут с основных осей, закрепляя на местности углы их пересечений. Для закрепления используют арматурные стержни длиной примерно 50 см, при забивании которых постоянно контролируют их плановое положение. Над поверхностью земли оставляют примерно 2 - 7 см. Центр пересечения осей отмечают маркером на торце арматуры. Можно использовать короткие деревянные колья (в точке пересечения осей при этом вбивается гвоздь).

Данный способ выноса осей подразумевает недолговременную сохранность, из-за частого перемещения строительной техники и оборудования вблизи размеченных точек. Но он необходим при подготовительных работах перед заливкой бетонного основания (подушки) при монтаже деревянной опалубки.

Как закрепляются геодезические разбивочные оси.

Параллельно с разбивкой основных осей здания изготавливают и закрепляют обноски, служащие продолжением осей, для более качественной их сохранности и удобства производимых работ по возведению фундамента.
Обноски могут быть сплошные, так и состоящие из отдельных элементов.
Рекомендуется устанавливать элементы обноски на расстоянии 2,5 - 3 метров от края границ котлована, но при этом необходимо учесть, с какой стороны будет проезд строительной техники и вынести обноску за местом проезда.
Элементы обноски должны быть прочно закреплены, так как основные строительные промеры будут вестись от туго натянутой проволоки между закрепленными досками на обносках. Также необходимо соблюдать условие перпендикулярности обносочной доски осям здания.
Верхнее ребро доски закрепляется в горизонте чистового пола первого этажа, то есть, от натянутой струны по осям обноски можно рулеткой откладывать как размеры в плане, так и по высоте, что позволяет достичь высокой производительности при устройстве опалубки, армировании и установке маяков для определения уровня заливки бетона.

Как мы производим геодезические работы по выносу осей сооружения на местности.

Вы передаете нам проектный чертеж в формате pdf или dwg (Autocad). Мы создаем на объекте свою местную геодезическую разбивочную сеть с закреплением и координированием пунктов (либо принимаем существующую).

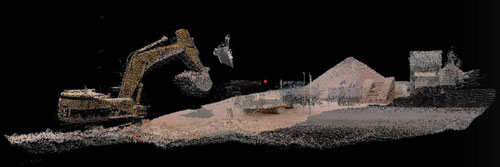

Производим тахеометрическую съемку местности и расположенных вблизи объектов.
Разбиваем основные оси с закреплением их в месте будущего котлована и выносим риски на обносках.
Выносим и закрепляем 2 высотных репера.
Также, по согласованию, выносим точки расположения различных элементов: сваи, скважины, колодцы, радиусные части, окружности и т.д.
В процессе строительства, в случае утраты или повреждения точек расположения осей, мы всегда сможем быстро их восстановить и провести исполнительную съемку.

Земляные работы

Стоимость разбивки здания.

Стоимость геодезических работ по выносу осей сооружения от 1000 руб. за одну ось. По всем вопросам, связанным с расчетом стоимости и срокам производства геодезических работ по разбивочным работам, просим Вас звонить по тел.: 8 (982) 713-06-27
